JX-ZX1200A-4x4單工位鉆銑加工中心
此設備是我公司針對現代歐式、美式、新中式家具領域所研發的一款新產品。適用于加工餐桌、餐椅腳、等異形實木腳類產品。

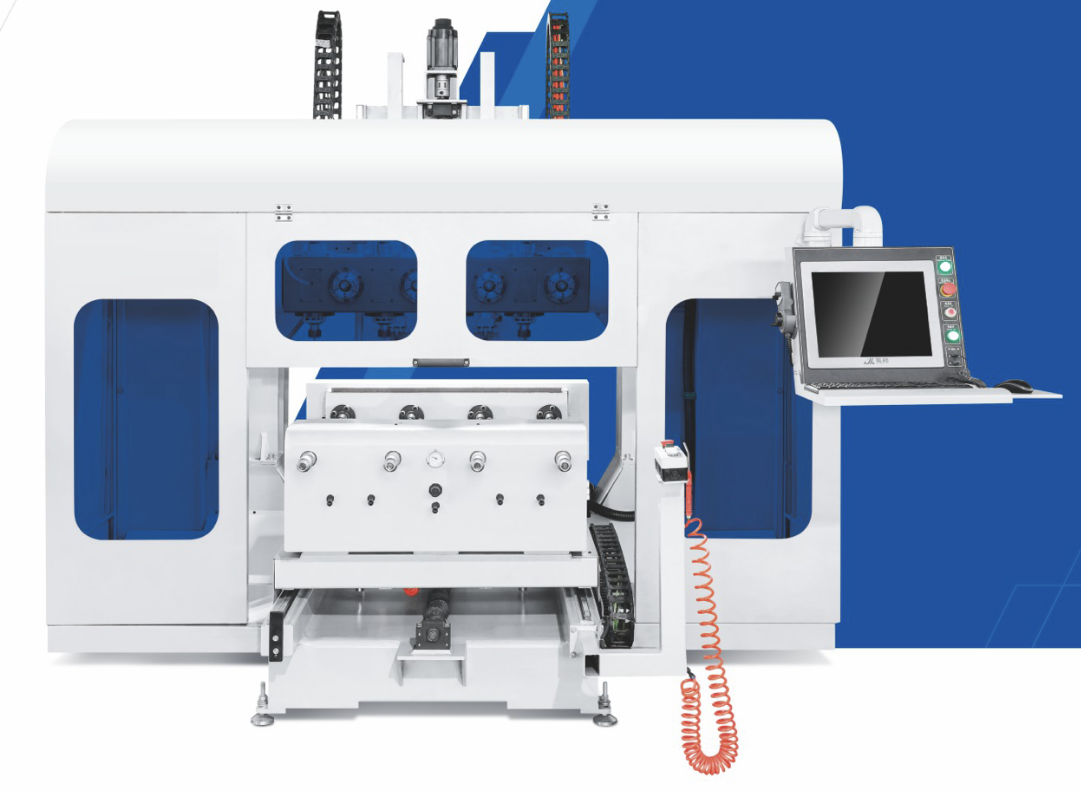

1、機器外觀圖:

2、設備優勢及亮點:
(1)數控系統采用“寶元CNC數控系統”。加工效率高,效果好。
(2)部件優良,主要部件均采用高穩定性能的進口部件,主軸軸承為高精度進口陶瓷軸承,噪間低、壽命長。
(3)床身全鋼結構焊接而成,經高溫退火時效處理,長期使用永不變形。采用重型機床的臺面和龍門式橫梁結構,結構穩固。
(4)工作臺上采用兩端頂料360度旋轉夾具,可一次完成多種復雜工件加工。
(5)配有4組不同的刀具,具備360度任意角度的鉆孔、銑槽等銑削加工功能。
3、主要參數:
最大加工長度 | Max.processing length | 1200mm |
最大回轉半徑 | Max.tuming radius | 140mm |
X軸最大位移速度 | X-axis Max.displacement speed | 40m/min |
Y軸最大位移速度 | Y-axis Max.displacement speed | 40m/min |
Z軸最大位移速度 | Z-axis Max.displacement speed | 30m/min |
夾料組件 | Clipping components | 4組x 1 |
5.5kw主軸直徑 | 5.5kw spindle diameter | Φ25mm |
5.5kw夾頭型號 | 5.5kw chuck modle | Er32/Φ2-Φ20mm |
3.7kw夾頭型號 | 3.7kw chuck modle | Er25/Φ2-Φ16mm |
主軸功率 | Spindle power | 5.5kw * 4/3.7kw * 4 |
伺服電機功率 | Servo motor power | 1kw*1/2kw*1/1.5kw*3 |
總功率 | Total Power | 44.3kw |
工作氣壓 | Workpiece pressure | 0.6-0.8Mpa |
電壓 | Voltage | 380V |
外形尺寸 | Dimensions | 長2800*寬2400*高2600 |
重量 | Weight | 6000kg |
不提供Siemens NX、PowerMill VERICUT 等編程軟件軟件。
